Magnetic Coil Ternyata Tester

NAMA: GW-2100R Kumparan magnet ternyata tester

spesifikasi

Ringkas

1． Produk Singkat:

Uji belitan GW2100/GW2100R telah menerapkan teknik pengukuran terbaru di bidang ini. Ini memiliki kinerja yang stabil dan kualitas yang baik. Rangkaian instrumen ini dapat menguji berbagai lilitan lilitan dan menunjukkan nilai DCR dari tahanan lilitan tembaga (Pengujian hanya berfungsi jika GW2100R). Alat ini digunakan untuk menguji berbagai belitan belitan seperti mesin listrik, transformator, belitan mesin listrik, dan kumparan relai. Instrumen ini memiliki beberapa karakteristik seperti cerdas, penampilan baru, dan presisi uji tinggi, kecepatan cepat, jangkauan luas dan mudah dioperasikan. Tidak perlu mengkalibrasi dan memperbarui jangkauan sehingga akan sangat meningkatkan efisiensi pengujian.

2 Indikator teknis:

2.1 Lingkungan kerja:

Suhu 0℃～40℃

Kelembaban 90℅RH

Tekanan atmosfer 86～104Pa

2.2 Pengujian belokan

2.2.1 Pengujian jarak belokan;

1 cincin～30000 cincin

2.2.2 Kesalahan pengukuran:

2.2.3 Ternyata dimensi:

Diameter dalam＞4.5mm， Tinggi＜100mm，Diameter luar＜100mm（Ukuran khusus dapat dibuat khusus）

2.3 uji DCR (Hanya GW2100R）

2.3.1 Rentang:

Pemilihan otomatis

2.3.2 Uji arus:

0.1mA、1mA、10mA、100 mA Empat pemindah gigi otomatis memilih

2.3.3 Rentang uji resistansi:

100uΩ～20kΩ

2.3.4 Kesalahan pengukuran:

2.4 Tegangan operasi:

220(1±10%) V AC, 50Hz (1±5%)

2.5 Dimensi eksternal:

335mm × 320mm × 290mm

2.6 Berat:

Sekitar 6kg

Petunjuk panel

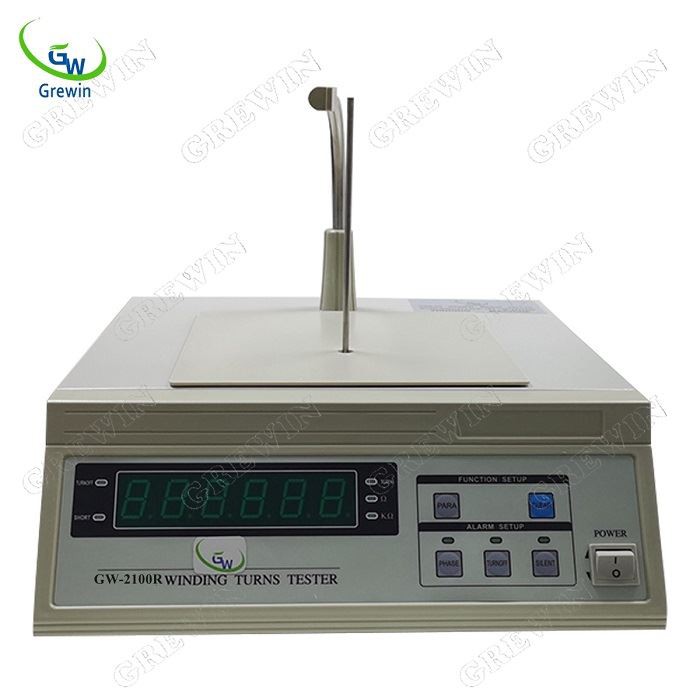

1 Gambar panel depan GW2100R）

2 Gambar panel belakang

Untuk menjelaskan label pada panel depan dan belakang secara detail sebagai berikut:

Instruksi pengoperasian

1． Persiapan untuk mengukur

Saat menyambungkan saluran listrik dan saluran pengujian, buka sakelar daya pada "1", dan tampilan dan lampu indikator akan menyala. Layar akan menampilkan "GW2100" (cocok dengan GW2100) atau "GW2100R" (cocok dengan GW2100R) satu menit kemudian, layar menunjukkan "OPEN" (Status pengukuran berubah) atau "-OU-" (Status pengukuran resistensi) setelah berkedip selama sekitar 15 menit. Untuk menguji instrumen secara akurat, itu harus dipanaskan 15 menit

2 Preferensi (Hanya GW2100R)

Untuk memilih konten uji sesuai dengan pengukuran aktual dan tombol "PARA" dapat ditekan untuk konversi antara uji belokan dan Uji DCR.

3. Pengukuran belokan

3.1 Pilih metode pengaturan alarm (metode yang dipilih ini hanya berlaku untuk pengujian belokan, saat menguji DCR, pilih metode ini tidak valid);

Pilihan dering pesan masing-masing sesuai dengan tombol “Fase”, “turnoff”, “diam” dan lampu indikator yang cocok. Jika pengujian set yang sesuai terjadi dalam pengukuran, hummer bagian dalam akan terus berdering dan memberi tahu penguji tentang alarm masing-masing.

Ketika tombol fase ditekan dan lampu fase yang sesuai menyala, ini menunjukkan bahwa belitan mentolerir fase. Alarm terputus berdering ketika oposisi -

Tekan tombol "mematikan", lampu indikator yang sesuai menyala, ditunjukkan bahwa belitan yang diuji mati (terbuka). Jika tidak, alarm yang terputus berdering ketika gagal terhubung, pada saat yang sama lampu "matikan" menyala di kiri atas instrumen. Layar akan menunjukkan "-BUKA-" dalam pengujian terbuka kapan saja;

Tekan tombol "diam", lampu indikator yang sesuai menyala, alarm masih berdering karena pendek.

3.2 Pengukuran putaran:：

Untuk menjalankan tumbler transduser ke lokasi yang sesuai (sudut 45^o) berlawanan arah jarum jam dan untuk mengatur belitan pengujian ke dalam transduser uji belokan yang vertikal ke bidang instrumen, kemudian jalankan tumbler transduser untuk menutup transduser vertikal searah jarum jam dan kemudian hubungkan klip pengujian dan belitan pengujian, nilai apa yang ditampilkan tampilan adalah latihan bergantian dari pengujian nilai belitan. Ulangi proses di atas dan uji belitan berikutnya.

6．tes DCR (Hanya GW2100R）

Tekan tombol "PARA" ke dalam status pengukuran resistansi, dan tampilan yang ditampilkan—OU—.

6．1 Hapus：

Klip pengujian pendek seperti gambar berikut, tekan tombol "hapus" untuk menghapus data dasar apa yang diterapkan dalam resistansi pengukuran.

6.2 Pengukuran resistansi:

Untuk menghubungkan resistansi pengujian ke jalur pengujian, instrumen akan secara otomatis memilih rentang sesuai dengan ukuran nilai resistansi dan tampilan digital LED menunjukkan nilai pengujian; pilih pengukuran resistansi setelah pengujian belokan selesai, dan dapat membaca resistansi tembaga dari belitan pengukuran. Belitan yang diuji tidak akan disetel ke transduser uji belitan dalam pengukuran resistansi.

Pemberitahuan

1． Jangan meletakkan instrumen di dekat medan magnet yang lebih besar, itu akan mempengaruhi pengujian instrumen secara normal

2 Jika belitan pengujian telah pendek dengan sendirinya, itu akan mempengaruhi presisi.

3 Belitan pengujian akan diletakkan di tengah transduser untuk menghindari mempengaruhi presisi pengujian instrumen.

4． Jangan melalui jalur uji ke transduser; itu akan mempengaruhi hasil pengujian

5． Garis pengujian memakai bagian, jika instrumen tidak memiliki ukuran yang baik atau tidak menguji normalitas, silakan periksa apakah garis pengujian putus atau tidak, koneksi buruk atau kegagalan lainnya.

6． Elemen pengujian harus diletakkan dan diturunkan dengan ringan, untuk menghindari benturan transduser, goyangan transduser yang berjalan tidak boleh melebihi 45^Odan menjalankan rocker transduser dengan daya tinggi akan merusak transduser selamanya.

7 Untuk melindungi transduser dalam pengangkutan dan penanganan instrumen.

PRODUK:

KEMASAN:

Bahan Kemasan: Karton/kotak Kayu dengan busa di dalamnya.
1. Paket umum (Kertas karton atau kantong plastik): Untuk suku cadang kecil untuk Mesin Berliku Transformator Toroidal, Kemaslah dengan kertas bentuk dan bungkus untuk menjamin tidak terputus selama pengangkutan.
2. Paket kasus kayu: Untuk mesin Winding Toroidal skala besar, kami memiliki tukang kayu terampil khusus, yang akan membuat kotak kayu yang tepat dengan ketebalan, kepadatan, panjang yang tepat. Panah atas ditandai pada kotak kayu luar. Bahan penyangga akan dimasukkan ke dalam kotak kayu untuk mencegah retak dan goncangan.
